中/EN
中/EN
增加散装粉末的特性

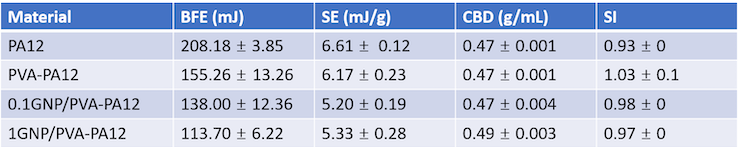

如下表格所示，四个样品的动态流动特性，以及相同条件下的体积密度数据，所有数据都使用FT4通用型粉体流变性能测试仪测量。BFE和SE分别量化了粉末在受封闭(强制)和非封闭(低应力或重力)条件下流动的难易程度。粉末之间存在明显的差异。涂层提高了流动性，降低了BFE和SE。尽管0.1%和1%的GNP结果差异很小，将GNP封装在涂层内进一步展现了这种效果。涂层粒子的表面越光滑，相应粒子摩擦越少。
CBD是评估包装性能的一个有用指标，较高值表明包装更紧密、更有效。尽管测量精度很高，但样品实际上是不可区分的，这表明形态上的任何变化对这一重要特征的影响很小。

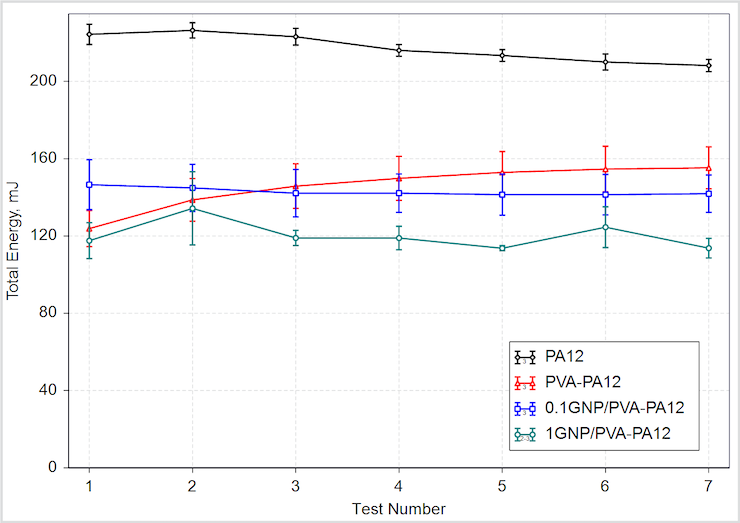

最后是稳定性指数，通过将初始BFE值与7个重复测试周期后的测量值进行比较而确定。如图所示，所有的样品都表现出良好的物理稳定性。重复测试时BFE的变化是对粒子击穿、磨损等问题的灵敏检测，因此观察两个GNP复合样品的典型稳定性十分有帮助。
通过研究粉末开发所需的问题来观察这些数据，大大增加了从粒子特性中所知道的内容。在强制和低应力条件下，复合粉末比初始PA12具有更好的流动性能，这表明它们更容易被打印。这是对所观察到的形态变化影响的相关量化，尤其是表面粗糙度。此外，粉末物理稳定，涂层在反复剪切下，没有观察到明显破坏。
这些数据表明，复合材料的性能至少与PA12一样好，并从本质上为进一步研究、打印试验和打印组件的性能评估提供了方向。
验证相关性。
在这项研究中，0.1%的GNP纳米复合粉末被选作商业激光烧结打印机的打印试验对象，其表现良好，如物理特性数据所预期。此外，打印的测试样品力学性能优于PA12样品。
对于研究人员而言，将流动性数值转化为良好的工艺性能并不意外，这套物理测试已成一种既定的方法。在BFE测量中应用强制条件代表它可能会受到CBD的强烈影响，需要仔细评估趋势，通过多个研究，该团队一致发现BFE值与打印性能相关。因此，BFE和其他动态特性被认为是一种可靠的主要筛选，用于越来越复杂的粉末。
这些粉末现在包括MOFs、PA12纳米复合物，该方法将MOF直接生长在PA12粒子表面。MOFs是一种较新的结晶性固体材料，具有极高的比表面积。这使得它们在碳封存和储气等应用方面具有吸引力。与GNP纳米复合物相比，ZIF-67/PA12纳米复合物的BFE和SE值较低，证实了其可加工性。CALM团队使用它们打印具有可控空腔和大孔的晶格结构，优化MOF的高表面积，从而提高二氧化碳吸附性能。
该项目强调了将增材制造与尖端材料科学相结合，为高要求的应用开发解决方案的潜力。正确的物理测试技术在加速发展方面发挥着重要作用。
TCT亚洲展公众号
